Модели QD Двухбалочный мостовой кран
Выберите подходящую грузоподъёмность — у каждого типоразмера своя страница с характеристиками и ценой:
Обзор продукции

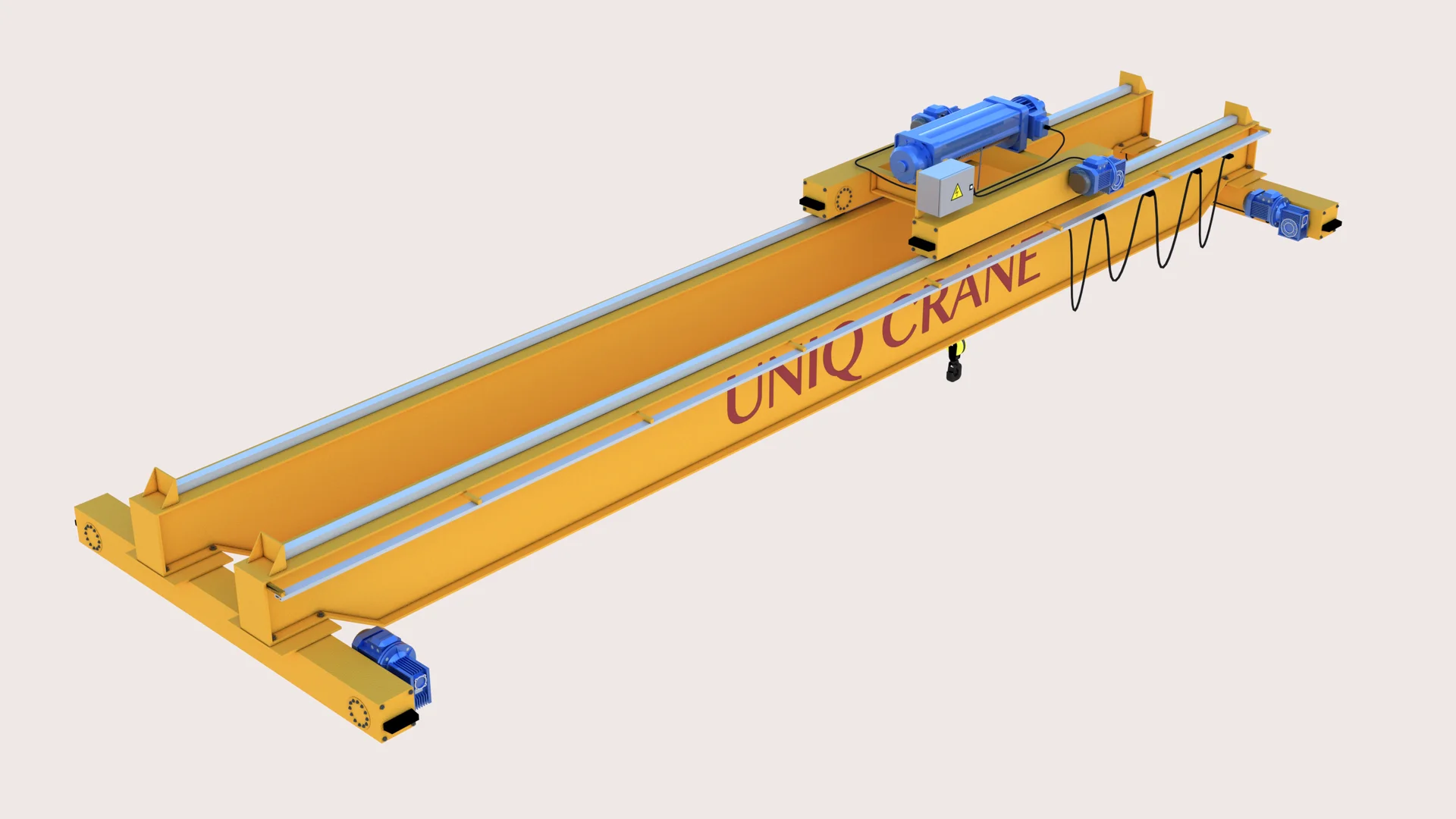

QD двухбалочный мостовой кран — мощное решение для интенсивной работы с тяжёлыми грузами. Две пролётные балки и грузовая тележка обеспечивают повышенную грузоподъёмность и расширенный пролёт по сравнению с однобалочным типом.
Применяется в металлургии, машиностроении и на крупных производствах. Кран проектируется индивидуально с учётом нагрузок и режима эксплуатации объекта.
- Двухбалочная конструкция — повышенная грузоподъёмность и жёсткость
- Грузовая тележка перемещается по верхним поясам балок
- Частотное регулирование всех приводов
- Ресурс металлоконструкции — 25 лет (FEM-анализ)

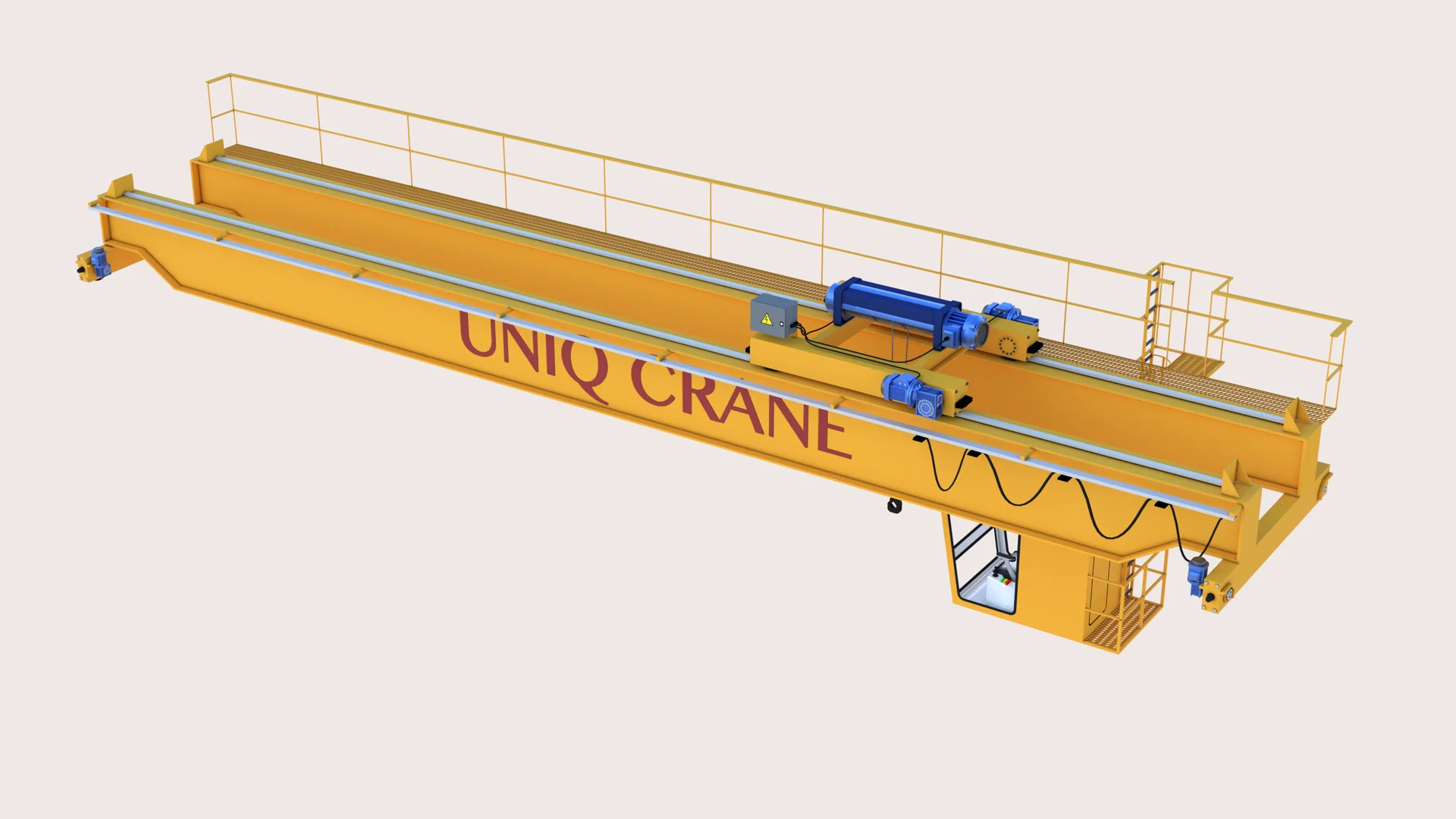

- Опции: кабина, радиоуправление, специализированные грузозахваты
Технические характеристики
| Параметр | Значение |
|---|---|
| Грузоподъёмность и геометрия | |
| Грузоподъёмность (номинальная) | 5–200 т |
| Пролёт | 10.5–34.5 м |
| Высота подъёма | 6–30 м |
| Тип балки | Двухбалочная, коробчатого сечения |
| Скоростные характеристики | |
| Скорость подъёма груза | 6–30 м/мин |
| Регулирование скорости | Частотное (VFD), плавное |
| Эксплуатационные параметры | |
| Режим работы | A3–A5 (FEM 9.511 / ISO 4301) |
| Температура эксплуатации | от -20°C до +40°C |
| Степень защиты оборудования | IP54 |
| Электропитание | 380 В / 50 Гц, 3 фазы |
| Управление и безопасность | |
| Тип управления | С пола (подвесной/радио) / из кабины |
| Система безопасности | Концевые выключатели, защита от перегруза, аварийный стоп |
| Стандарты безопасности | ТР ТС 010/2011, EN 15011, ГОСТ 34031-2016 |
| Конструкция | |
| Материал | Сталь Ст3пс / 09Г2С |
| Тип тележки | Самоходная грузовая тележка |
| Покрытие | Грунт-эмаль, 2 слоя, RAL по запросу |
Сертификаты и лицензии
ТР ТС 010/2011
ISO 9001:2015
CE (EN 15011)
Декларация ЕАЭС
Производство
Собственное производство полного цикла. Складской запас узловых элементов позволяет изготавливать краны в кратчайшие сроки.
Срок изготовления — от 25 рабочих дней. Бесплатный выезд специалиста на объект. Гарантия — 24 месяца.
1
Заявка и техническое задание
Сбор требований, выезд инженера на объект, обмеры и согласование ТЗ
2
Проектирование и 3D-модель
Разработка КМД, 3D-моделирование, расчёт нагрузок, выбор комплектующих
3
Изготовление и сборка
Резка, сварка, сборка металлоконструкции, монтаж электрооборудования
4
Испытания и контроль
Приёмо-сдаточные испытания, контроль качества сварных швов и электроники
5
Доставка и монтаж
Транспортировка на объект, шеф-монтаж, ввод в эксплуатацию
