Обзор продукции

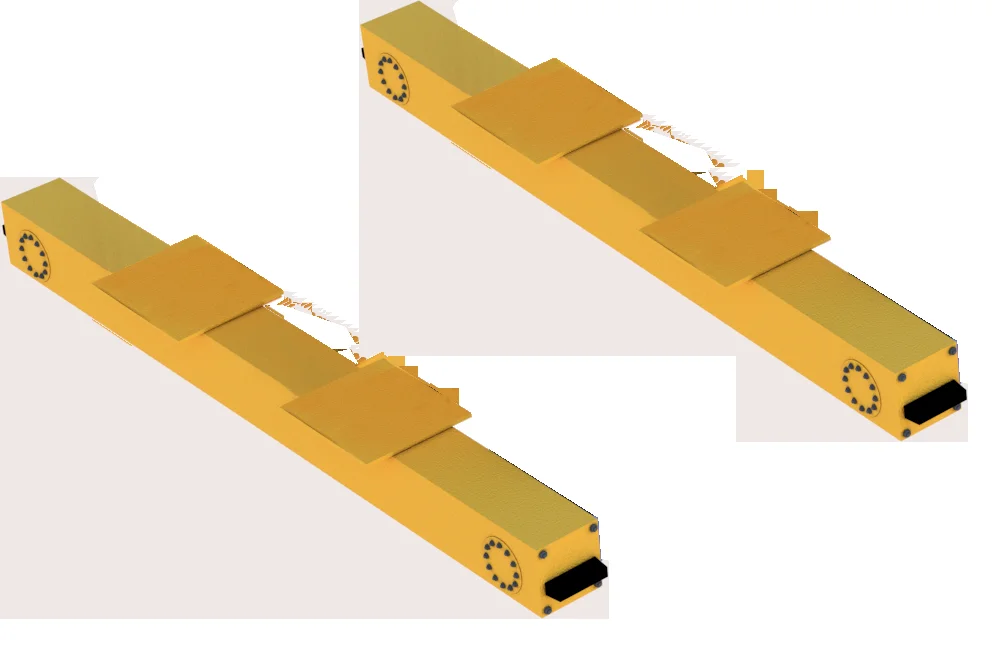

Концевые балки — несущие элементы мостового крана, соединяющие мост с подкрановыми путями и обеспечивающие его передвижение. Опорные концевые балки комплектуются мотор-редукторами и колёсами, подвесные состоят из металлоконструкций, двух приводных и двух холостых тележек.
На опорных кранах мотор-редукторы устанавливаются непосредственно на металлоконструкцию концевых балок, у подвесных — на концевых тележках. Соединение концевых балок с мостом выполняется на болтах — это упрощает монтаж и демонтаж крана.
Концевые балки изготавливаются по индивидуальным проектам под конкретный пролёт и грузоподъёмность крана. Раскосы соединяют концевые балки с мостом крана, обеспечивая жёсткость конструкции.
- Опорные: мотор-редукторы + колёса
- Подвесные: 2 приводные + 2 холостые тележки
- Болтовое соединение с мостом — быстрый монтаж
- Изготовление под конкретный пролёт и грузоподъёмность
- Раскосы для жёсткости конструкции
- Совместимость с кранами UNIQ Crane
Технические характеристики
| Параметр | Значение |
|---|---|
| Основные параметры | |
| Тип | Опорная / подвесная |
| Грузоподъёмность | До 200 т (по проекту) |
| Пролёт | По проекту, до 42 м |
| Соединение с мостом | Болтовое |
| Конструкция | |
| Опорная комплектация | Мотор-редукторы + ходовые колёса |
| Подвесная комплектация | 2 приводные + 2 холостые тележки |
| Раскосы | Соединяют концевые балки с мостом |
| Материал | Сталь Ст3пс / 09Г2С |
| Условия эксплуатации | |
| Температура | от -20 до +40 °C |
| Покрытие | Грунт-эмаль, 2 слоя, RAL по запросу |
| Стандарты | ТР ТС 010/2011, ГОСТ 34031-2016 |
Сертификаты и лицензии
Производство
Концевые балки изготавливаются на заводе в Москве по индивидуальным проектам. Срок — от 10 рабочих дней.
Болтовое соединение позволяет выполнить монтаж на объекте силами заказчика. Гарантия — 24 месяца.
